兩臺投影機實現投影融合是很常見的，下面就給大家寫一個兩臺投影儀拼接融合的教程：

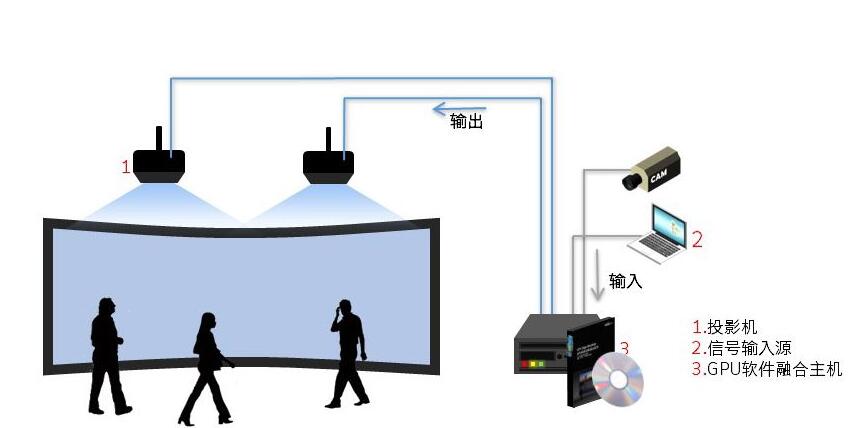

一．系統組成

組成無縫邊緣融合系統需要的設備

1、信號源

2、VGA/RGB/AV系列矩陣

3、圖形融合處理器

4、可觸摸控制中控

5、投影機

6、投影屏幕

7、可觸摸控制中控

8、各種線纜

9、其他輔助設備



二．主要特點及優勢有：

一、融合帶的生成

優勢：邊緣融合疊加融合帶無級任意可調

邊緣融合機能針對每個輸出通道,產生能夠與臨近投影機疊加重合的圖像。個圖像的右邊和第二個圖像的左邊的圖像完全相同。







二、融合帶的羽化

優勢：任意可調融合曲線，所見即所得速羽化

投影機光路疊加部分，亮度加倍，不處理會有明顯高亮帶，融合器負責將邊帶部分作漸變處理稱為羽化過程。







三、投影機色彩校正

優勢：可編程多段式高精度色差補償

在實際工程中，各臺投影機的顏色都會有些差異，邊緣融合機能夠?qū)⒉煌队皺C的顏色按照顏色低匹配標準，校正成同一顏色。





四、暗場/漏光補償機制

優勢:獨有多區域多階暗場補償，異形補償

在純黑境下，投影機仍有一部分光線射到投影幕上,使中間出現一個亮帶。邊緣融合機能提升非疊加部分光強來抵消此亮帶使圖像畫面一致。這時漏光效應又會影響畫質，漏光補償調節功能就可很好的解決這個問題通過設置漏光帶寬度,提升黑電平值,使非融合區\融合區\漏光區色調一致從而使漏光部分去除。



 兩臺以上投影機邊緣融合的方法



5

五、全新的夜景模式功能

優勢:獨有高級動態夜景模式

在顯示對比度較高的圖像時，經暗場補償,漏光帶調節后。會顯得灰白模糊。開啟夜景模式功能.可提高圖像的對比度,使圖象色彩艷麗逼真。





六、功能強大的任意形狀幾何校正功能

優勢:高精度任意異形校正，同時支持快速全動模式和高精度網格模式

第二代超亞像素幾何校正，高級像素保真控制技術，非線性多濾波器技術和紋理補償技術，支持弧形，柱形，球形等任意異形投影，支持120Hz幾何校正.





七、采用全數字化顯示體系，全同步數據處理

優勢:全數字純硬件低處理延遲，獨有微妙級同步

邊緣融合機采用是單時鐘純硬件數字處理技術，所有信號在同一時鐘下處理。根除了信號不同步問題，不會造成圖像不流暢，畫面被撕裂的現象。





八、采用超高精度圖像處理方式

優勢：內部超高帶寬設計，業內支持真120Hz多通道主動立體融合

 兩臺以上投影機邊緣融合的方法







三．系統效果展示：

1

1、整屏超高分辨率顯示:

每個屏幕的分辨率高為1920X1200，整屏分辨率根據拼接屏的數量累加，用于顯示超高分辨率圖像信息。

2、分屏顯示:

實時動態顯示各種信號源的畫面，以屏為單元顯示。

3、組合拼接顯示:

實時動態顯示各種信號源的畫面，以不同的組合方式拼接顯示一幅完整圖像。

4、跨屏拼接顯示:

通過控制軟件在整屏顯示區域內可以任意開出一個或多個信號窗口，窗口大小及比例可隨意調整，并且可以把調整好的口窗布局保存成為一個布局預案，以方便快速調用。

5、整屏圖像畫中畫顯示功能:

您可以將一臺計算機（或視頻監控）窗口放大至全屏，然后再在此窗口基礎之上新建另一個或多個窗口，來實現畫中畫功能







四．解決方案應用場合

此方案可以應用于：劇院、媒體廣告、展覽顯示系統，品牌專賣店形象展示系統，演唱會，顯示設備租賃。電力生產調度控制中心，軍事指揮控制中心，城市管理應急指揮中心，交通管理指揮中心， 工業流程控制顯示系統，廣播電視顯示及監控系統， 商場、酒店、通訊信息顯示系統， 金融證券信息顯示系統，政府企業多媒體視頻會議顯示系統，礦業安全生產監控系統， 城市環境監控指揮系統，消防、氣象、海事防汛指揮系統，機場、地鐵航班顯示、行李、安全監控系統。
