3D拼接融合常見知識問答

時間：18-07-05 13:33 瀏覽： 來源：重慶勁浪科技有限公司

描述：問：什么是3D拼接融合技術? 答：3D拼接融合是利用光學偏振原理，即每通道兩臺普通投影同步播放圖像內容，每臺投影機顯示單只眼圖像，并配置不同偏振屬性的光學偏振片，相應人眼也配戴兩眼相應偏振屬性的偏振眼鏡，從而實現。

問：什么是3D拼接融合技術?

答：3D拼接融合是利用光學偏振原理，即每通道兩臺普通投影同步播放圖像內容，每臺投影機顯示單只眼圖像，并配置不同偏振屬性的光學偏振片，相應人眼也配戴兩眼相應偏振屬性的偏振眼鏡，從而實現。

3D融合系統顯示技術顯示原理為通過光的偏振原理來實現的，即采用兩臺投影機同步播放圖像將兩臺投影機前的偏光片的偏振方向互相垂直，讓產生的兩束偏振光的偏振方向也互相垂直。偏振光投射到專用的投影幕上再反射到觀眾位置時偏振光方向沒有改變，觀眾通過偏光眼鏡每只眼睛只能看到相應的偏振光圖像，從而在視覺神經系統產生3D立體效果。

3D融合系統顯示系統一般要求兩組水平的投影機，光路疊加作圖像融合。每個部分圖像都由兩個投影機完成。因此被動式立體融合系統的投影機是由多組投影構成的，每組投影為上下兩臺，分別用來輸出左右眼數據。

當兩組或多組投影機組合投射一副畫面時，會有一部分影像燈泡重疊，拼接融合融合主要的功能就是把兩組投影機重疊的部分燈光亮度逐漸調低，使整副畫面的亮度一致.3D拼接融合是需要兩組投影機或多組投影機投射畫面。

問:DLP大屏幕為什么要采用拼接融合技術?

答：1、超高分辨率

同利用帶有多通道高分辨率輸出的圖像處理器和計算機，可以產生每通道為1600*1200像素的三個或更多通道的合成圖像。如果融合25%的像素。目前市場上還沒有可在如此高的分辨率下操作的獨立顯示器。其解決辦法為使用投影機矩陣，每個投影機都一其大分辨率運行，合成后的分辨率是減去交疊區域像素后的總和。

2、縮短投影距離

隨著DLP無縫拼接的出現，投影距離的縮短變成必然。比如，原來200英寸(4000*3000mm)的屏幕，如果要求沒有物理和光學拼縫，我們將只能采用一臺投影機，投影距離=鏡頭焦距*屏幕寬度，采用光角鏡頭1.2:1，我們的投影距離也要4.8米，現在，我們采用了融邊技術，同樣的畫面沒有各種縫合，我們的距離只需要2.4.

3、特殊形狀的屏幕上投射成像

比如，在圓柱或球形的DLP大屏幕上投射畫面，單臺投影機就需要較遠投影距離才可以覆蓋整個屏幕，而多臺投影機的組合不僅可以使投射畫面變大投影距離縮短，而且可使弧弦距離短到盡量小，對圖像分辨率、明亮度和聚集效果來說是一個更好的選擇。

4、增加畫面層次感

由于采用了邊緣融合技術，畫面的分辨率、亮度得到增強，同時配合高質量的投影屏幕，在加上偏振3D立體效果就可使得整個顯示系統的畫面層次感和表現力明顯增強。

5、增加圖像尺寸、畫面的完整性

多臺投影機拼接投射出來的畫面一定比單臺投影機投射出來的畫面尺寸更大，鮮艷靚麗的畫面，可以給人帶來不同凡響的視覺沖擊，另外，采用無縫邊緣融合技術拼接而成的畫面，需要很大程度上保證畫面的完整性和色彩的統一性。

6、增加分辨率

每臺投射機投射整幅圖像的一部分，這樣展示出的圖像分辨率被提高了，比如，一臺投影機的物理分辨率是800*600，三臺投影機融合25%，圖像的分辨率就變成了2000*600.

問：拼接融合的特點

1、徹底消除圖像邊緣的物理拼縫，實現圖像的完整一體化、無失真、多通道無縫拼接

2、增加整屏圖像的亮度和分辨率

3、正、背投可選，縮短投影機投影距離。

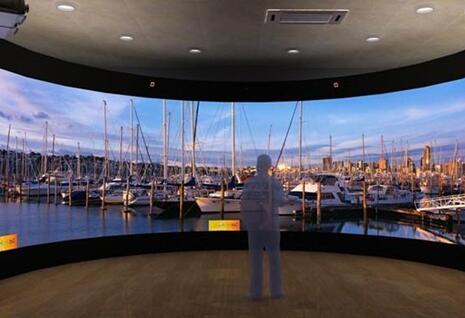

4、支持超大尺寸的平面投幕，柱面(環形)投影幕和球面投影幕及各種異型投影幕顯示環境

5、增加3D立體層次感

6、可以隨意移動窗口和調整尺寸以滿足具體需求。
