描述：融合器的調試是非常簡單的，尤其是WT系列的融合器，可以實現全自動化的調試過程，而AX系列融合器需要人工調試+數碼相機自動調試可以實現完美的無縫融合。上一節我們?yōu)榇蠹医榻B了投影融合器的連接，我們這節課主要講解AX系列融合器的調試過程。

融合器的調試是非常簡單的，尤其是WT系列的融合器，可以實現全自動化的調試過程，而AX系列融合器需要人工調試+數碼相機自動調試可以實現完美的無縫融合。上一節我們?yōu)榇蠹医榻B了投影融合器的連接，我們這節課主要講解AX系列融合器的調試過程。

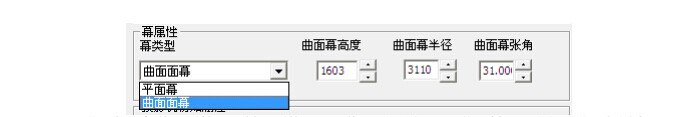

1、調節幕屬性一欄中的畫面以及幕的顯示方式(這是跟幕的實際情況設置，一般平面幕的高度和 寬度一定，曲面幕的高度，半徑，張角也是一定可以有一點點的偏差)。

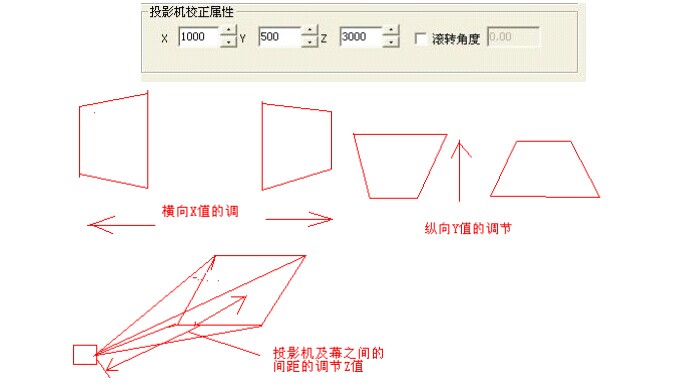

2、調節“投影機校正屬性”一欄里面的X\Y\Z值可對畫面顯示形狀(梯形)進行調節。如圖表 示，調節X軸表示圖像左右變化，調節Y軸表示圖像上下變化，Z軸是圖像整體放大和縮小圖 像，滾轉角度正值是順時針方向旋轉，負值是逆時針方向旋轉。

3、屏幕校正屬性的調節 屏幕校正屬性的調節 是對畫面顯示位置的調節，X代表橫向的移動，Y代表縱向的移動。這部分 是相對于“投影機校正屬性”，“屏幕校正屬性”是“投影機校正屬性”的1/2。

4、調節投影機初始屬性 調節此參數可對不規則圖像進行調節，例如平行四邊形等等，對投影機鏡頭，畫面進行校正。

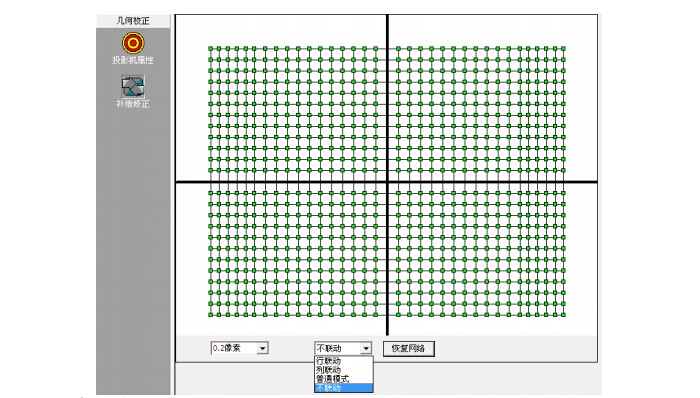

5、修正補償，是對單個或者行列像素點進行的調節，可單個像素點，或者行列進行調節。

像素分為0.02，0.2，1，5。
