邊緣融合是指在多投影拼接融合系統中，利用邊緣融合技術將相鄰兩個投影圖像重合投影邊帶部分，再利用圖形處理技術修正重合投影邊帶部分高亮度及整個畫面，使之均勻成為一副整體畫面。邊緣融合技術的出現，使之原來拼接屏中一個邏輯屏的概念得到完善，一副好的背投邊緣融合拼接屏，就像一副單屏圖像，你并不知道后面有幾臺投影機(投影單元)。更重要的是邊緣融合技術解決了多個屏拼接融合，由于各投影參數不可能完全一致而導致的畫面圖像不一致(俗稱“花屏”)的問題。

     邊緣融合拼接同樣可以是M×N拼接，為了闡述方便，我們以1×2拼接為例，在傳統硬質背投拼接系統中，屏幕之間是有縫的，我們稱之為“屏縫”。在整屏的軟質背投拼接系統中，屏幕是整體的，沒有屏縫，但由于是兩臺投影圖像，受光學和電器技術的制約，兩個圖像拼接之間仍能清晰看見縫隙，我們稱之為“光縫”。為了解決這個“光縫”的問題，產生了邊緣融合技術，早也叫“軟邊”技術。

在1×2邊緣融合拼接系統中，我們將1號屏(左邊屏)的右邊部分圖像復制出來，拼接到2號屏(右邊屏)左邊;將2號屏(右邊屏)的左邊部分圖像復制出來，拼接到1號屏(左邊屏)右邊，這個重疊部分的圖像稱之為“邊帶”。這個“邊帶”是二分之一“邊帶”，或者說1號屏(左邊屏)顯示完整圖像后，將其左邊的部分圖像復制下來，拼接到2號屏(右邊屏)左邊，2號屏(右邊屏)與1號屏(左邊屏)重復疊加顯示這部分圖像。邊帶寬度通常占整個屏寬度的15%~30%，太低融合效果不好，太高損失拼接屏寬度。

    當兩機在邊帶部分重合，邊帶亮度相當于其他亮度的兩倍。

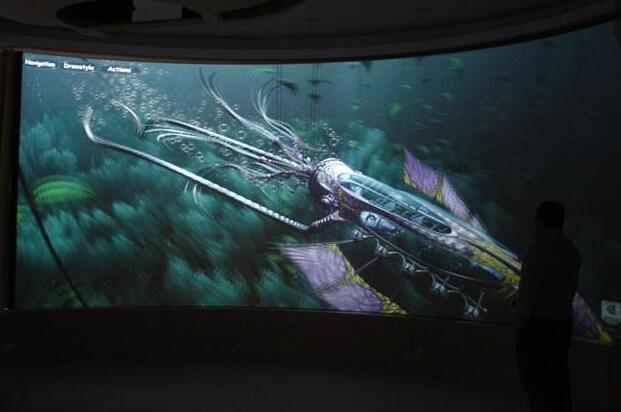

當然，在實際融合技術中，并非只是兩邊投影機修正邊帶亮度，而是可以修正整個兩邊投影機圖像各光參數，所以使用邊緣融合技術能使整屏圖像高度一致，以至于您只能將其當成一副圖像看，而不知道背后有幾臺投影機(背投時)。所以邊緣融合相對普通拼接要損失一些亮度。下圖是一個共使用了8臺投影機的2×4的邊緣融合圖像。

    從理論上講，邊緣融合技術與開窗口技術和弧形、球形、異形幾何校正技術是兩回事，邊緣融合技術只需有邊帶發生功能和圖像參數矯正功能這兩個功能即可完成，在實際應用中，有些設備將邊緣融合技術與開窗口技術或者弧形、球形、異形幾何校正技術融為一體。

    為了近一步闡述邊緣融合技術，我們必須先搞清楚一個基本概念——顯示分辨率，完整的顯示分辨率包括顯示設備分辨率和信號圖像分辨率兩個概念，顯示設備分辨率又有顯示器件的物理分辨率和顯示信號大分辨率兩個概念。在點陣圖像中，完美的圖像是顯示設備分辨率等于信號分辨率;顯示設備分辨率小于信號分辨率，就會“掉線”，特別是顯示字符時，如顯示物理分辨率是1024×768，顯示1600×1200信號時就會發生“掉線”。盡管許多顯示廠家都有一些“補線”、“修正”技術，但質量都比原圖差;同理顯示設備分辨率大于點陣信號分辨率時，顯示的質量也會比原圖差一點，只是沒有小于時嚴重。如2×2×60(單元是1024×768)顯示一個1024×768的計算機圖形信號時，使用4個點顯示信號一個點，其質量就比一個120"單元(投影機是1024×768)差。當然這些是在屏幕亮度等參數一致條件下相比較的。所以那些認為拼接墻分辨率高，顯示圖像質量就高的觀點是錯誤的。選擇拼接墻方案時，要確定的是大時要同時顯示多少窗口信號，這些信號大分辨率是多少，然后是拼接起來的分辨率盡可能與之一致即可。然后根據整屏的長寬，選擇單元尺寸，當然為了節約背投空間而實施的拼接不在此例。

     如何在邊緣融合技術中能同時不失真顯示兩個1024×768的信號?根據以上原理，我們知道拼接融合后的整屏分辨率應該等于或略大于2048×768，由于邊緣融合必須融合掉15%~30%邊帶分辨率，所以投影機分辨率就必須大于1024。比如1280×768(1208×800)分辨的投影機，單邊融合掉256個點(25%)，剛好整屏為2048×768。

    特別注意：以上整屏物理分辨率2048×768，控制器的底圖分辨率也是2048×768，才有可能得到兩個顯示完整1024×768的圖像。比如使用兩個1024×768信號復合成為一個高清1920×1080的信號，用分配器分配給兩臺投影機，利用投影機能自帶邊緣融合功能和顯示像素調整功能，讓左投影機顯示1920×1080前半部分圖像，讓右投影機顯示1920×1080后半部分的圖像，單邊融合掉320個點(25%);獲得一個整屏是1920×1080的圖像信號，那么兩個窗口信號顯示分辨率只有960×1080，顯示1204×768，顯然會“掉線”。如果是一個1204×768分配實現的，那兩個1024×768的信號長度方向?qū)⒈粔嚎s掉一半。在此例中是被處理的圖像，點陣不再是正方形。可見這種情況下拼接圖像的分辨率就是信號分辨率。分辨率不會因?yàn)槠唇佣岣摺?/div>
