多個投影機拼接融合,大尺寸的影片怎么制作?
時間:19-03-25 10:19 瀏覽: 來源:重慶勁浪科技有限公司
描述:由于在多通道投影顯示系統中,每臺投影機都是相互獨立的,兩個投影機所投出的畫面之間會有縫隙,而且很多通道大屏幕并不是平面的,而是柱狀環幕或者是球幕,這樣就會在曲面上產生投影變形。經過專業邊緣融合處理,解決了這些問題,終生成一個完整一體化、無失真的多通道無縫融合圖像。此
由于在多通道投影顯示系統中,每臺投影機都是相互獨立的,兩個投影機所投出的畫面之間會有縫隙,而且很多通道大屏幕并不是平面的,而是柱狀環幕或者是球幕,這樣就會在曲面上產生投影變形。經過專業邊緣融合處理,解決了這些問題,終生成一個完整一體化、無失真的多通道無縫融合圖像。此外通過外置融合圖像處理器將所有屏幕的分辨率相疊加,從而實現整屏超高分辨率的顯示效果,并且通過邊緣融合設備,用戶可以將想要顯示的圖文信息、影像信息、數據處理等信息同時顯示在大屏幕上的任何位置。整套系統實現了多路高速信號的統一顯示、多種類型信號相互疊加等顯示功能,從而為復雜的實際現場應用制訂出了一套完美的顯示系統解決方案。

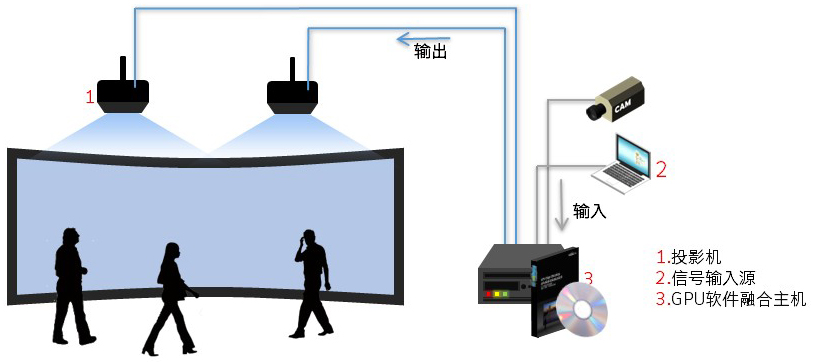

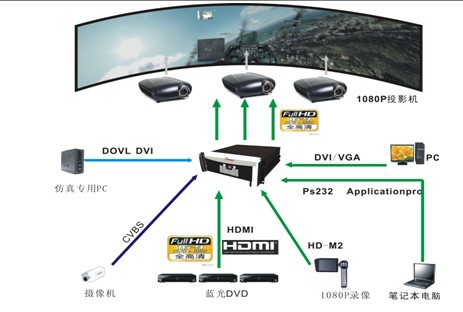

一.系統組成
組成無縫邊緣融合系統需要的設備
1、信號源
2、VGA/RGB/AV系列矩陣
3、圖形融合處理器
4、可觸摸控制中控
5、投影機
6、投影屏幕
7、可觸摸控制中控
8、各種線纜
9、其他輔助設備
二.主要特點及優勢有:
一、融合帶的生成
優勢:邊緣融合疊加融合帶無級任意可調
邊緣融合機能針對每個輸出通道,產生能夠與臨近投影機疊加重合的圖像。個圖像的右邊和第二個圖像的左邊的圖像完全相同。
多臺投影機融合的方法
二、融合帶的羽化
優勢:任意可調融合曲線,所見即所得速羽化
投影機光路疊加部分,亮度加倍,不處理會有明顯高亮帶,融合器負責將邊帶部分作漸變處理稱為羽化過程。
三、投影機色彩校正
優勢:可編程多段式高精度色差補償
在實際工程中,各臺投影機的顏色都會有些差異,邊緣融合機能夠?qū)⒉煌队皺C(jī)的顏色按照顏色低匹配標準,校正成同一顏色。
多臺投影機融合的方法
四、暗場/漏光補償機制
優勢:獨有多區域多階暗場補償,異形補償
在純黑境下,投影機仍有一部分光線射到投影幕上,使中間出現一個亮帶。邊緣融合機http://www.huomi#/fbyrh/能提升非疊加部分光強來抵消此亮帶使圖像畫面一致。這時漏光效應又會影響畫質,漏光補償調節功能就可很好的解決這個問題通過設置漏光帶寬度,提升黑電平值,使非融合區\融合區\漏光區色調一致從而使漏光部分去除。
五、全新的夜景模式功能
優勢:獨有高級動態夜景模式
在顯示對比度較高的圖像時,經暗場補償,漏光帶調節后。會顯得灰白模糊。開啟夜景模式功能.可提高圖像的對比度,使圖象色彩艷麗逼真。
六、功能強大的任意形狀幾何校正功能
優勢:高精度任意異形校正,同時支持快速全動模式和高精度網格模式
第二代超亞像素幾何校正,高級像素保真控制技術,非線性多濾波器技術和紋理補償技術,支持弧形,柱形,球形等任意異形投影,支持120Hz幾何校正.
多臺投影機融合的方法
七、采用全數字化顯示體系,全同步數據處理
優勢:全數字純硬件低處理延遲,獨有微妙級同步
邊緣融合機采用是單時鐘純硬件數字處理技術,所有信號在同一時鐘下處理。根除了信號不同步問題,不會造成圖像不流暢,畫面被撕裂的現象。
八、采用超高精度圖像處理方式
優勢:內部超高帶寬設計,業內支持真120Hz多通道主動立體融合
三.系統效果展示:
1、整屏超高分辨率顯示:
每個屏幕的分辨率高為1920X1200,整屏分辨率根據拼接屏的數量累加,用于顯示超高分辨率圖像信息。
2、分屏顯示:
實時動態顯示各種信號源的畫面,以屏為單元顯示。
3、組合拼接顯示:
實時動態顯示各種信號源的畫面,以不同的組合方式拼接顯示一幅完整圖像。
4、跨屏拼接顯示:
通過控制軟件在整屏顯示區域內可以任意開出一個或多個信號窗口,窗口大小及比例可隨意調整,并且可以把調整好的口窗布局保存成為一個布局預案,以方便快速調用。
5、整屏圖像畫中畫顯示功能:
您可以將一臺計算機(或視頻監控)窗口放大至全屏,然后再在此窗口基礎之上新建另一個或多個窗口,來實現畫中畫功能
多臺投影機融合的方法
四.解決方案應用場合
此方案可以應用于:劇院、媒體廣告、展覽顯示系統,品牌專賣店形象展示系統,演唱會,顯示設備租賃。電力生產調度控制中心,軍事指揮控制中心,城市管理應急指揮中心,交通管理指揮中心, 工業流程控制顯示系統,廣播電視顯示及監控系統, 商場、酒店、通訊信息顯示系統, 金融證券信息顯示系統,政府企業多媒體視頻會議顯示系統,礦業安全生產監控系統, 城市環境監控指揮系統,消防、氣象、海事防汛指揮系統,機場、地鐵航班顯示、行李、安全監控系統。
